蜗轮蜗杆滚刀

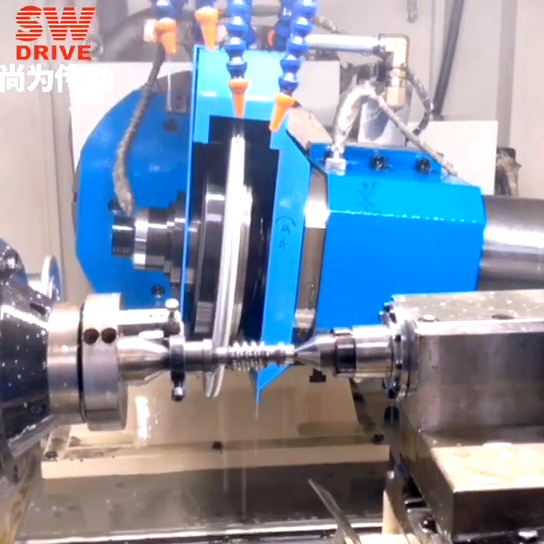

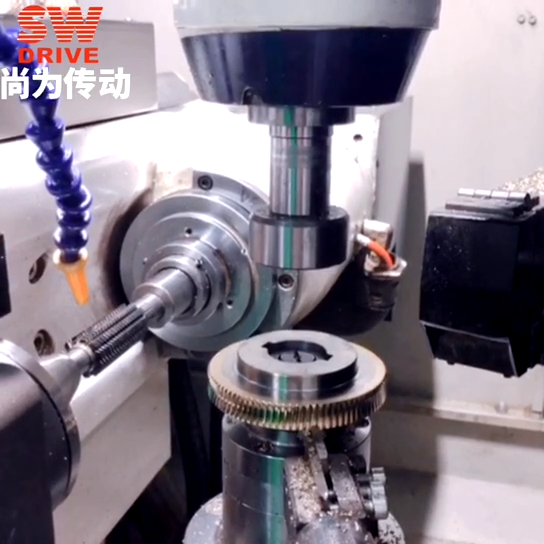

蜗轮滚刀加工蜗轮，模拟着蜗杆与蜗轮的啮合过程，因此蜗轮滚刀基本蜗杆的类型、主要尺寸等都要与原来的蜗杆同:蜗杆是阿基米德的，蜗轮滚刀基本蜗杆也必须是阿基米德；蜗杆是以轴向模数表示的，则蜗轮滚刀也必须以同样的轴向模数来表示；滚刀的齿形角、螺纹升角、螺旋方向、头数、齿距、分度圆柱直径等也都与原蜗杆相等。

蜗轮滚刀是采用蜗杆与蜗轮啮合原理工作的，所以蜗轮滚刀产形蜗杆的参数均应与工作蜗杆相同。加工时蜗轮滚刀与蜗轮的轴交角、中心距也应与蜗杆副工作状态相同。

由于蜗轮滚刀的直径受蜗杆的限制，当蜗杆直径较大时，滚刀的直径也较大，此时滚刀可以制成孔式的；假如蜗杆直径较小，则滚刀的直径也较小，为了保持滚刀的强度和刀杆的刚度，此时滚刀只能制成带柄的。
