通过汽车发动机拆装，让你知道蜗轮蜗杆传动装置的特点！

      发动机翻转架，可以将发动机旋转至任意角度，安全地进行维修拆装作业，具有操纵轻便、转动灵活、安全自锁的特点。通过对翻转架蜗轮蜗杆箱的拆装和对翻转架传动过程的观察，了解蜗轮蜗杆传动机构的相关知识。

(1)观察发动机翻转架的基本组成。

(2)观察蜗轮蜗杆传动机构各构件之间的相互装配关系。

(3)观察对蜗轮蜗杆传动机构工作过程的演示，了解转矩传递方式。

(4)通过蜗轮蜗杆传动机构的学习，进一步了解蜗轮蜗杆传动机构的种类和特点。

1.蜗杆传动的作用：用于传递交错轴之间的回转运动和动力。蜗杆主动、蜗轮从动。

2.蜗杆传动的优点:传动比大、结构紧凑、传动平稳、噪声小。

(1 )用二用扳手拆下蜗轮蜗杆式发动机翻转架手柄固定螺母，取下摇转手柄;再拆下发动机连接板，最后从翻转架上拆下蜗轮蜗杆箱。

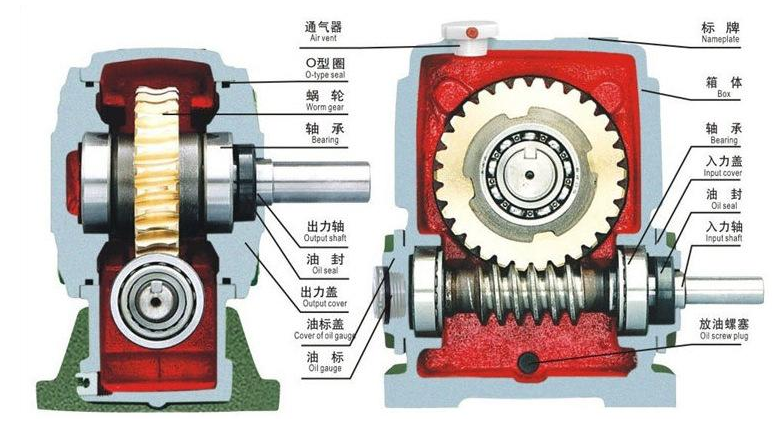

(2)用内六角扳手拆下蜗轮蜗杆箱盖，这时可以看见里面的蜗轮蜗杆传动机构体。

(3)用内六角扳手拧松蜗杆两端轴承端盖固定螺栓，取出端盖、蜗杆轴承等。

(4)把蜗轮蜗杆传动副相互啮合，左右转动蜗杆，观察蜗轮的转动方向。

(5)按拆卸相反的顺序安装好蜗轮蜗杆箱。

(6)拆装完毕，清洁、归还工具和实习器材。
